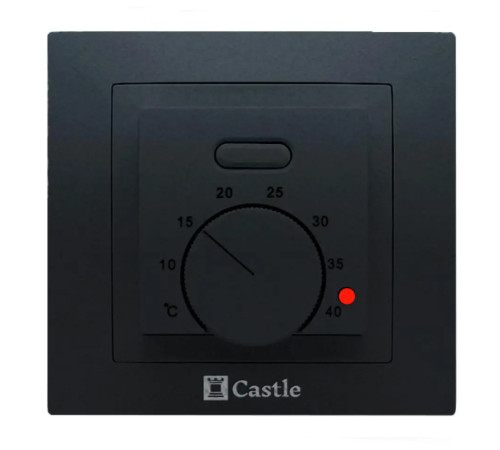

Терморегулятор механічний Castle AC308H чорний

Механічний терморегулятор Castle AC308H  призначений для керування електричним нагрівальним кабелем або нагрівальною плівкою. Без підключеного датчика пристрій не функціонує. Терморегулятор Castle AC308H встановлюється у стандартну монтажну коробку.

Основні характеристики термостата Castle AC308H:

• Перемикач увімкнення/вимкнення з червоним світлодіодним індикатором, без програмування.



• Прихований (вбудований) монтаж.



• Габаритні розміри: 86 × 86 × 80 мм.



• Максимально допустиме навантаження: 16 А.



• Споживана потужність: 5 Вт.



• Живлення: 220 В, 50 Гц.



• Діапазон регулювання температури: від +5 до +40 °C.



• У комплекті датчик температури підлоги довжиною 3 м.



• Під час роботи нагріву світлодіод світиться червоним.



• Ступінь захисту корпусу: IP20.



• Країна-виробник: Китай.

Монтаж терморегулятора

Оберіть місце для встановлення терморегулятора на висоті 0,3–1,2 м від підлоги. Уникайте потрапляння на пристрій прямих сонячних променів. У стіні підготуйте отвір діаметром 68 мм і глибиною 60 мм під задню частину терморегулятора. Після цього встановіть та зафіксуйте монтажну коробку.

Підведіть до монтажної коробки живильні проводи, монтажні кінці нагрівальної секції та датчик температури підлоги в гофрованих трубках. Переведіть вимикач у положення «Вимкнено» (0). Короткочасно подайте напругу на живильні проводи, за допомогою індикатора фази визначте фазний провід і позначте його. Після цього обов’язково вимкніть живлення 220 В.

Під’єднайте дроти до клем терморегулятора відповідно до схеми на його тильній стороні. Закріпіть терморегулятор у монтажній коробці та подайте живлення.

Початкове налаштування термостата Castle AC308H

Увімкнення терморегулятора
Поверніть ручку регулювання температури проти годинникової стрілки до крайнього положення. Переведіть вимикач у положення «Увімкнено» (1). Потім поверніть ручку за годинниковою стрілкою — загориться світлодіод, що сигналізує про роботу пристрою. Обертання ручки проти годинникової стрілки зменшує температуру, за годинниковою — підвищує.

Вимкнення терморегулятора
Поверніть ручку регулювання температури проти годинникової стрілки до мінімального значення та переведіть вимикач у положення «Вимкнено» (0).

Догляд за терморегулятором

Терморегулятор потребує дбайливого ставлення. Уникайте сильних механічних впливів, а також контакту з кислотами, лугами та розчинниками — це може погіршити зовнішній вигляд виробу. Підтримуйте пристрій у чистоті, не допускайте потрапляння всередину бруду, рідин і комах.
